项目名称：金湾区三灶镇金岛路（文化艺术中心）人行天桥

项目类别：桥隧工程

建设地点：广东省珠海市金湾区三灶镇金岛路

项目获奖：2021年度四川省优秀工程勘察设计三等奖

项目规模：竣工决算1005万元

广东省珠海市金湾区三灶镇金岛路（文化艺术中心）人行天桥横跨金岛路，全长33.4m，跨径布置为16.7m+16.7m，桥底净高≥5.0m。主桥上部结构采用连续钢箱梁结构，并设置景观装饰及景观亮化设计。主桥净宽为4m，两侧分设1:2人行专用梯道和1:4人行、自行车混行梯道，主桥两侧各设一座垂直升降电梯。

1.工程背景

金岛路位于广东省珠海市金湾区三灶镇中心片区，为三灶镇东西向一条重要的主干道。人行天桥设置于金岛路文化艺术中心路段，周边分布有金海岸文化艺术中心、金湾区外国语学校、康德莱国际医疗产业园、新世界海滨花园等多个住宅小区。本项目的建设可解决并确保周边行人过街的便捷性与安全性，符合三灶镇及其周边地区的发展需要，将直接提升三灶镇区的城市品位，利于三灶镇的社会经济发展。

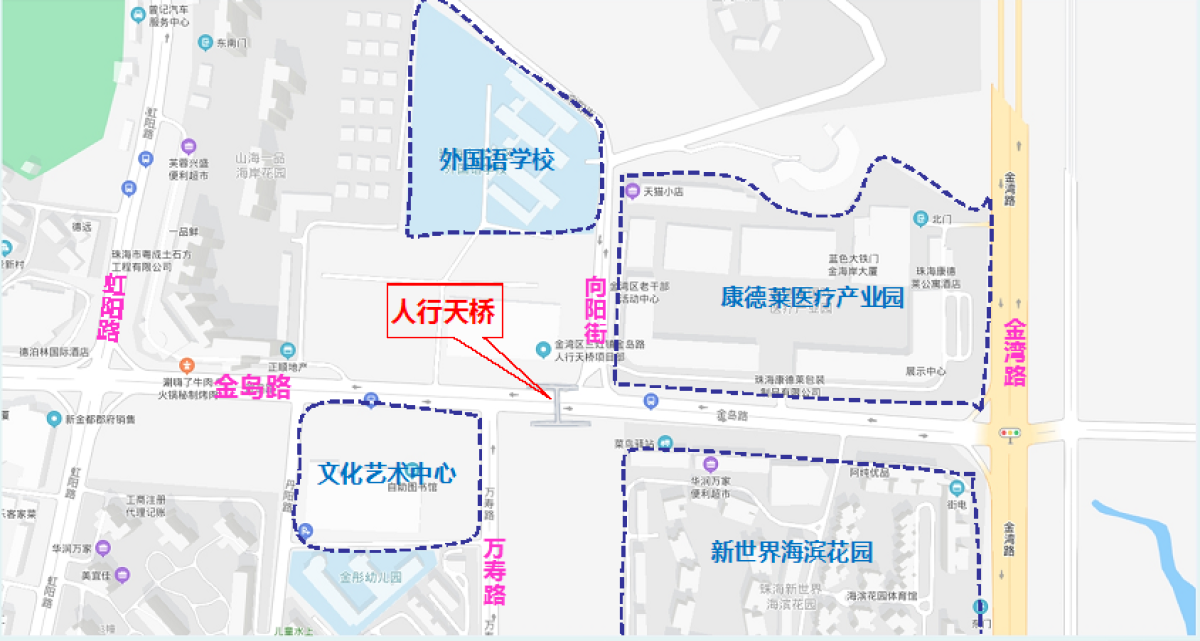

图1-项目地理位置图

根据《研究金岛路金海岸文化艺术中心路段人行天桥建设工作会议纪要》（金湾区人民政府办公室 27号）以及《关于金湾区三灶镇金岛路（文化艺术中心）人行天桥初步设计的批复》（珠金建（2019）147号）文件，在珠海市城市总体规划的指导下，遵循全面规划、统一实施的原则，使工程建设与地区的发展相协调，在保护环境的前提下最大限度地发挥工程效益。

2.设计概况

人行天桥景观雨棚采用“时空卷轴”概念造型，突破对人行天桥的刻板印象，造型外轮廓提取了珠海市“市花”勒杜鹃花瓣形状，且每一榀钢架尺寸都呈曲线变形。雨棚外围上下错位的格栅，正好呼应了文化艺术中心表皮纹理错位的外观，在柔和的阳光下，更显得这座天桥熠熠生辉。

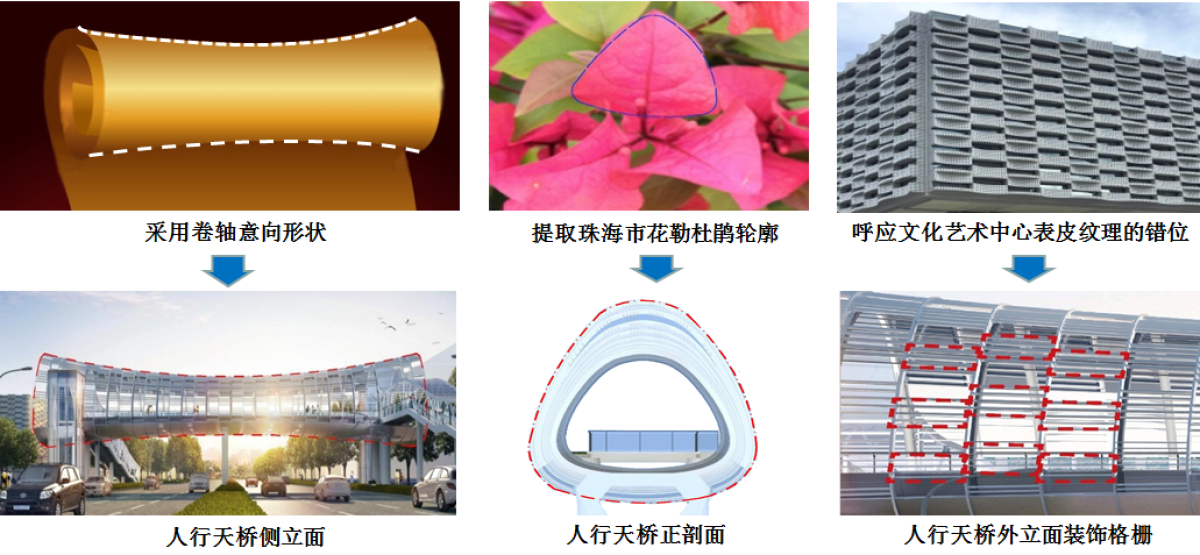

图2-天桥方案设计理念

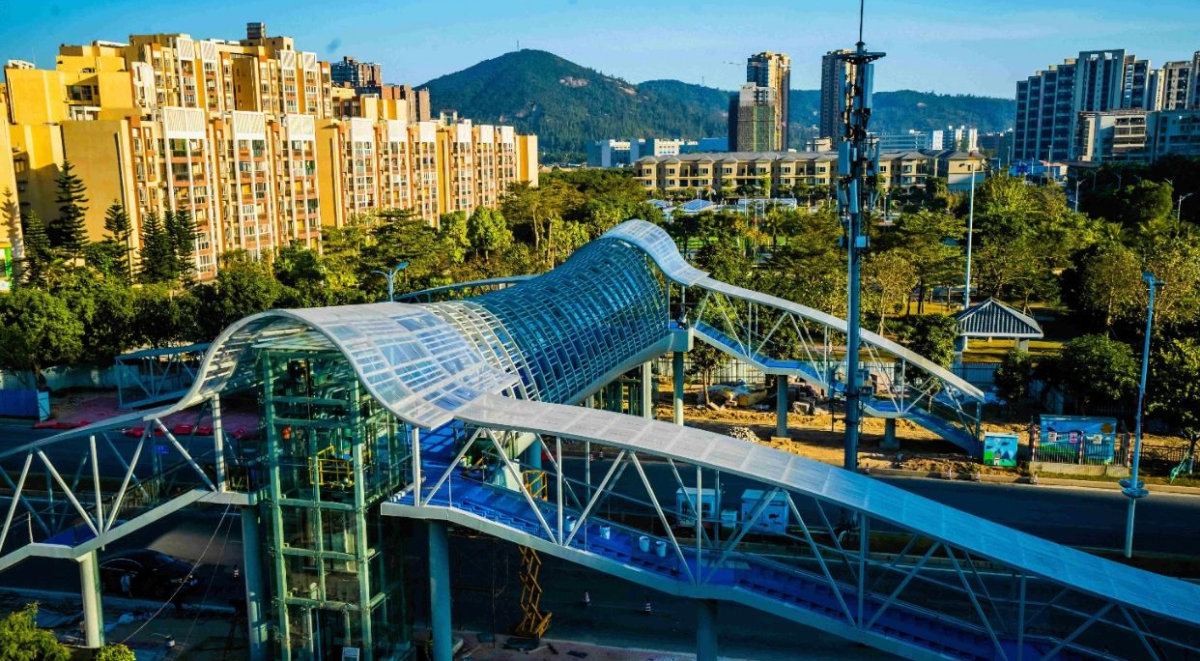

图3-天桥建成后实景图

3.关键技术

1） 桥面铺装采用树脂陶粒薄层

为提高天桥景观水平，天桥桥面铺装采用蓝色多功能树脂陶粒薄层，该工艺是采用环氧树脂、改性胺固化剂等为主材料，添加改性剂混合而成的双组分热固性树脂，并抛撒特制耐磨陶粒作为骨架固化而成。可在钢主梁表面快速形成轻薄、耐磨、防水、高抗滑性、色彩丰富、耐久的超薄面层。该铺装材料不仅减小了铺装恒载，且能适应钢主梁的柔性变形。

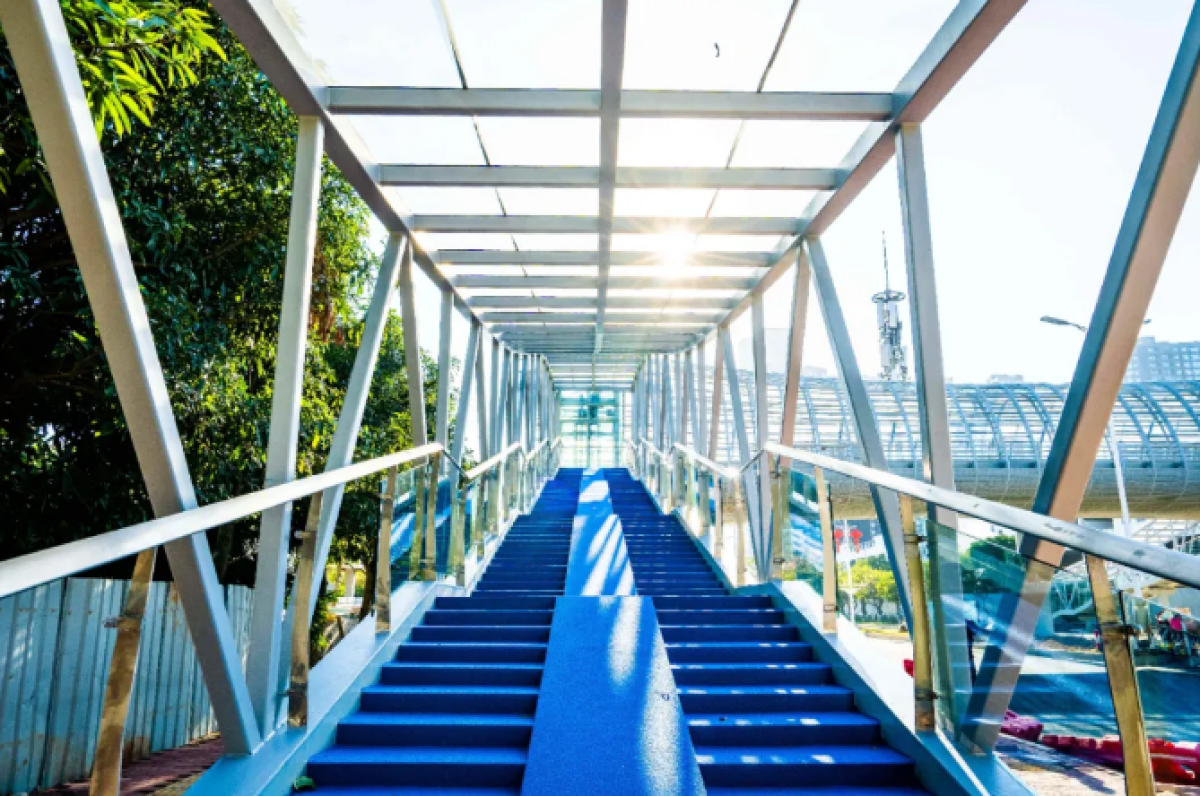

图4-蓝色树脂陶粒桥面铺装实景图

 2）钢结构防腐底涂层采用冷喷锌

人行天桥临近海边，钢结构的防腐是本项目的重点之一。参考《公路桥梁钢结构防腐涂装技术条件》（ JT-T 722-2008），防腐保护年限为20年。涂层配套体系底涂层可采用富锌涂层、热喷锌、冷喷锌，根据西南交通大学一份《海洋气候下桥梁钢结构防腐涂装体系试验研究》的报告，冷喷锌克服了涂料防腐技术中防腐周期短、破损腐蚀快、维修费用高等缺点；克服了冷喷锌具有高性能长效的防腐性能、全寿命周期成本低、施工方便，具有较好经济效益和社会效益。因此本项目中钢结构底涂层采用冷喷锌。

4.主要效益

广东省珠海市金湾区金岛路（文化艺术中心）人行天桥是三灶镇十大民生实事票决项目之一，三灶镇委镇政府对此高度重视，大力投入经费促进项目落地，天桥的启用，标志着惠民工程真正落到实处，有效提升三灶市民的幸福成色。珠海三灶镇坚持推进惠民工程的建设，做好人民群众关心的民生实事项目，以实现“群众有所呼、政府有所应”。

2021年度四川省优秀工程勘察设计三等奖
